Rof Elektro-optik modülatör 1550nm AM Serisi Yoğunluk Modülatörü 40G
Özellik
* Düşük ekleme kaybı
* Yüksek Bant Genişliği
* Düşük yarım dalga voltajı
* Özelleştirme seçeneği
Başvuru
⚫ ROF sistemleri
⚫ Kuantum anahtar dağıtımı
⚫ Lazer algılama sistemleri
⚫ Yan bant modülasyonu
| Çatı-AM Serisi | Çatı-ÖĞLEDEN SONRA-07 | Çatı-ÖĞLEDEN SONRA-08 | Çatı-Öğleden Önce-10 | Çatı-ÖĞLEDEN SONRA-13 | Çatı-Öğleden Önce-15 | |||
| Çalışma dalga boyu | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| Bant genişliği | 10GHz | 10GHz | 10/20GHz | 2,5 GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| Ekleme Kaybı | <5dB | <5dB | ＜5dB | ＜5dB | ＜4dB | |||
| Yok olma oranı @DC | ＞20 dB | ＞20 dB | ＞20 dB | ＞20 dB | ＞20 dB | |||
| VΠ @RF (1KHz) | <3V | <3V | <4V | <3,5V | ＜6V | <5V | ||
| VΠ @Ön yargı | ＜3.5V | ＜3.5V | <5V | <5V | <8V | <7V | ||
Sipariş Bilgileri
| Çatı | AM | XX | XXG | XX | XX | XX |
| Tip: AM---Yoğunluk Modülatörü | Dalga boyu： 07---780nm 10---1060nm 13---1310nm 15---1550nm | Bant genişliği： 10GHz 20GHz 40GHz 50GHz
| PD'yi izleyin: PD---PD ile | Giriş-Çıkış Fiber tipi： PP---ÖS/ÖS
| Optik konnektör： FA---FC/APC FP---FC/PC SP---Özelleştirme |
R-AM-15-40G
Dalga boyu 1550nm 40GHz Yoğunluk modülatörü
| Parametre | Sembol | Dakika | Tip | Maksimum | Birim | ||||
| Optik parametreler | |||||||||
| Çalışma dalga boyu | l | 1530 | 1550 | 1565 | nm | ||||
| Ekleme kaybı | IL | 4 | 5 | dB | |||||
| Optik dönüş kaybı | Kulak Burun Boğaz | -45 | dB | ||||||
| @DC'de anahtar sönüm oranı | Acil Durum@DC | 20 | 23 | 45 | dB | ||||
| Dinamik sönme oranı | DER | 13 | dB | ||||||
| Optik fiber | Girişliman | Panda PM Fujikura SM | |||||||
| çıkış portu | Panda PM Fujikura SM | ||||||||
| Optik fiber arayüzü | FC/PC、FC/APC Veya kullanıcı belirleyebilir | ||||||||
| Elektriksel parametreler | |||||||||
| Çalışma bant genişliği（-3dB） | S21 | 28 | 30 | GHz | |||||
| Yarım dalga gerilimi Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Ön yargı | @Ön yargı |
| 6 | 7 | V | ||||
| Elektriksel geri dönüş kaybı | S11 | -12 | -10 | dB | |||||
| Giriş empedansı | RF | ZRF | 50 | W | |||||
| Ön yargı | ZÖN YARGI | 1M | W | ||||||
| Elektriksel arayüz | V(F) | ||||||||
Sınır Koşulları
| Parametre | Sembol | Birim | Dakika | Tip | Maksimum |
| Giriş optik gücü | Piçinde,Max | dBm | 20 | ||
| Giriş RF gücü | dBm | 28 | |||
| önyargı gerilimi | Vönyargı | V | -15 | 15 | |
| Çalışma sıcaklığı | Tepe | ℃ | -10 | 60 | |
| Depolama sıcaklığı | Tst | ℃ | -40 | 85 | |
| Nem | RH | % | 5 | 90 |

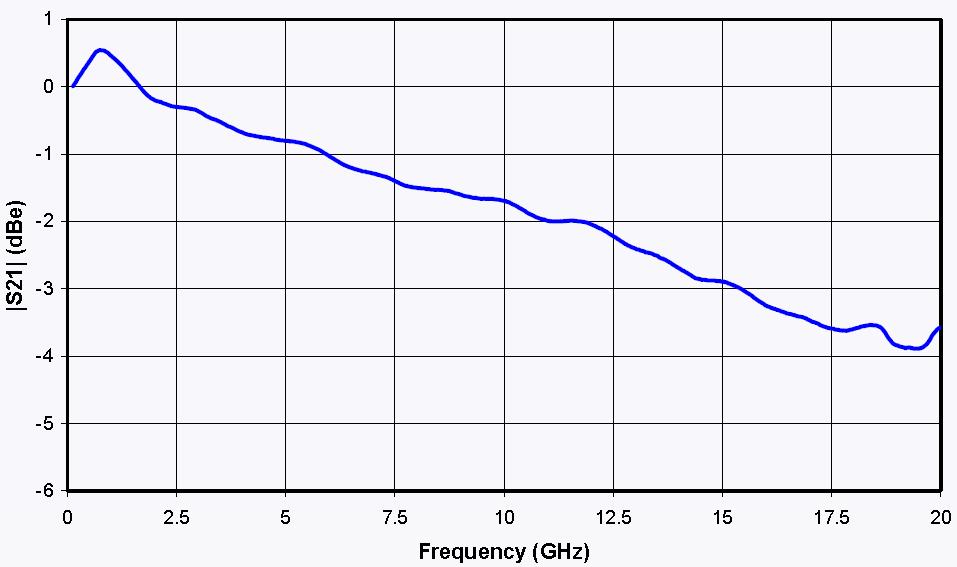

S21 Eğrisi
&S11 Eğrisi
S21&s11 eğrileri
Mekanik Diyagram
| LİMAN | Sembol | Not |
| İçinde | Optik giriş portu | PM Elyaf (125μm/250μm) |
| Dışarı | Optik çıkış portu | PM ve SMF seçeneği |
| RF | RF giriş portu | SMA(k) |
| Ön yargı | Önyargı kontrol portu | 1,2 Önyargı, 34-N/C |
Rofea Optoelectronics, ticari Elektro-optik modülatörler, Faz modülatörleri, Yoğunluk modülatörü, Fotodedektörler, Lazer ışık kaynakları, DFB lazerler, Optik amplifikatörler, EDFA, SLD lazer, QPSK modülasyonu, Darbe lazeri, Işık dedektörü, Dengeli fotodedektör, Lazer sürücü, Fiber optik amplifikatör, Optik güç ölçer, Geniş bant lazer, Ayarlanabilir lazer, Optik dedektör, Lazer diyot sürücüsü, Fiber amplifikatör ürün yelpazesi sunmaktadır. Ayrıca, öncelikle üniversitelerde ve enstitülerde kullanılan 1*4 dizi faz modülatörleri, ultra düşük Vpi ve ultra yüksek sönüm oranı modülatörleri gibi özelleştirme için birçok özel modülatör de sağlıyoruz.
Ürünlerimizin size ve araştırmalarınıza faydalı olmasını dileriz.
