Ultra Kompakt IQ Modülatör Bias Kontrol Cihazı Otomatik Bias Kontrol Cihazı
Özellik
•IQ modülatörleri için üç farklı önyargı sağlar. Modülasyon formatından bağımsızdır:
•QPSK, QAM, OFDM, SSB doğrulandı
•Tak ve Çalıştır:
Manuel kalibrasyona gerek yok, her şey otomatik.
•I, Q kolları: Tepe ve Sıfır modlarında kontrol Yüksek sönümleme oranı: 50dB maks.1
•P kolu: Q+ ve Q- modlarında kontrol. Doğruluk: ± 2◦
•Düşük profil: 40 mm (G) × 28 mm (D) × 8 mm (Y)
•Yüksek kararlılık: Tamamen dijital uygulama. Kullanımı kolay:
•Mini jumper ile manuel çalıştırma UART2 üzerinden esnek OEM işlemleri
• Ön gerilim sağlamak için iki mod: a. Otomatik Ön Gerilim Kontrolü b. Kullanıcı tanımlı ön gerilim
Başvuru
•LiNbO3 ve diğer IQmodülatörleri
•QPSK, QAM, OFDM, SSB vb.
•Tutarlı İletim
Performans

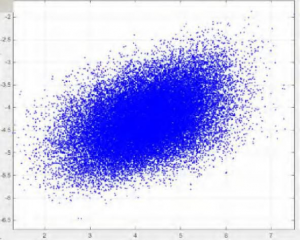

Şekil 1. Takımyıldız (kontrol ünitesi olmadan)
Şekil 2. QPSK Takımyıldızı (kontrolörlü)

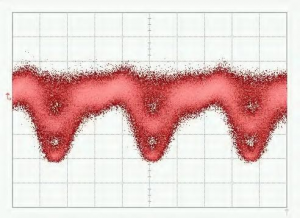

Şekil 3. QPSK-Göz deseni
Şekil 5. 16-QAM Takımyıldızı deseni
Şekil 4. QPSK Spektrumu
Şekil 6. 16-QAM Spektrumu
Teknik Özellikler
| Parametre | Min | Tip | Maksimum | Birim |
| Kontrol Performansı | ||||
| Ben ve Q kolları kontrol ediliyor.Null(Minimum) veyaTepe (Maksimum) nokta | ||||
| Yok olma oranı | MER1 | 50 | dB | |
| P kolu kontrol edilir.Q+(sağ) dördün) veyaQ-( sol dördün) nokta | ||||
| Quad'da Doğruluk | −2 | +2 | derece2 | |
| Stabilizasyon süresi | 15 | 20 | 25 | s |
| Elektrik | ||||
| Pozitif güç voltajı | +14.5 | +15 | +15.5 | V |
| Pozitif güç akımı | 20 | 30 | mA | |
| Negatif güç voltajı | -15.5 | -15 | -14.5 | V |
| Negatif güç akımı | 8 | 15 | mA | |
| Çıkış voltajı aralığı | -14.5 | +14.5 | V | |
| Titreşim genliği | 1%Vπ | V | ||
| Optik | ||||
| Giriş optik gücü3 | -30 | -8 | dBm | |
| Giriş dalga boyu | 1100 | 1650 | nm | |
1. MER, Modülatör Sönümleme Oranı anlamına gelir. Elde edilen sönümleme oranı, genellikle modülatör veri sayfasında belirtilen modülatörün sönümleme oranıdır.
2. Lütfen giriş optik gücünün, seçilen bias noktasındaki optik güce karşılık gelmediğini unutmayın. Bu, bias voltajı −Vπ ile +Vπ arasında değiştiğinde modülatörün kontrol cihazına iletebileceği maksimum optik gücü ifade eder.
Kullanıcı Arayüzü
Şekil 5. Montaj
| Grup | Operasyon | Açıklama |
| Sıfırla | Jumper kablosunu takın ve 1 saniye sonra çıkarın. | Kumandayı sıfırlayın |
| Güç | Önyargı kontrol cihazı için güç kaynağı | V-, güç kaynağının negatif elektroduna bağlanır. |
| V+ ucu, güç kaynağının pozitif elektrotuna bağlanır. | ||
| Orta bağlantı noktası topraklama elektroduna bağlanır. | ||
| Kutup1 | PLRI: Jumper'ı takın veya çıkarın | Jumper yoksa: Sıfır modu; jumper varsa: Tepe modu |
| PLRQ: Jumper'ı takın veya çıkarın | Jumper yoksa: Sıfır modu; jumper varsa: Tepe modu | |
| PLRP: Jumper'ı takın veya çıkarın | Jumper yok: Q+ modu; jumper var: Q- modu | |
| NEDEN OLMUŞ | Sürekli açık | İstikrarlı bir durumda çalışmak |
| Her 0,2 saniyede bir açma/kapama veya açma/kapama | Verilerin işlenmesi ve kontrol noktasının aranması | |
| Her 1 saniyede bir açma/kapama veya açma/kapama | Giriş optik gücü çok düşük. | |
| Her 3 saniyede bir açma/kapama veya açma/kapama | Giriş optik gücü çok yüksek. | |
| PD2 | Fotodiyot ile bağlantı kurun | PD portu, fotodiyotun katoduna bağlanır. |
| GND portu, fotodiyotun anotuna bağlanır. | ||
| Ön Gerilimler | In, Ip: I kolu için önyargı gerilimi | IP: Pozitif taraf; IN: Negatif taraf veya topraklama. |
| Qn, Qp: Q kolu için önyargı gerilimi | Qp: Pozitif taraf; Qn: Negatif taraf veya topraklama | |
| Pn, Pp: P kolu için önyargı gerilimi | Pp: Pozitif taraf; Pn: Negatif taraf veya topraklama | |
| UART | Kontrol cihazını UART üzerinden çalıştırın. | 3.3: 3.3V referans gerilimi |
| GND: Toprak | ||
| RX: Kontrol cihazının alıcısı | ||
| TX: Kontrol cihazının iletimi |
1. Polarizasyon, sistemdeki RF sinyaline bağlıdır. Sistemde RF sinyali olmadığında polarizasyon pozitif olmalıdır. RF sinyalinin genliği belirli bir seviyenin üzerine çıktığında, polarizasyon pozitiften negatife döner. Bu sırada, Sıfır noktası ve Tepe noktası birbirleriyle yer değiştirir. Q+ noktası ve Q- noktası da birbirleriyle yer değiştirir. Polarizasyon anahtarı, kullanıcının polarizasyonu değiştirmesini sağlar.
İşlem noktalarını değiştirmeden doğrudan.
2Kontrol fotodiyot veya modülatör fotodiyot kullanımı arasında yalnızca bir seçim yapılmalıdır. Laboratuvar deneylerinde iki nedenden dolayı kontrol fotodiyot kullanılması önerilir. Birincisi, kontrol fotodiyotunun garantili nitelikleri vardır. İkincisi, giriş ışık yoğunluğunu ayarlamak daha kolaydır. Modülatörün dahili fotodiyotunu kullanıyorsanız, fotodiyotun çıkış akımının giriş gücüyle kesinlikle orantılı olduğundan emin olun.
